通過部分取代電解液中的NaPF6鹽，開發了一種基于雙（氟磺?；﹣啺封c（NaFSI）的多功能電解質，以提高NaNi1/3Fe1/3Mn1/3O2/硬碳（NNFM111/HC）鈉離子電池（SIBs）的寬溫度范圍工作能力。NaPF6和NaFSI的協同作用大大提高了電池在寬溫度范圍內的性能。它在系統重要性銀行的應用中顯示出廣闊的前景。

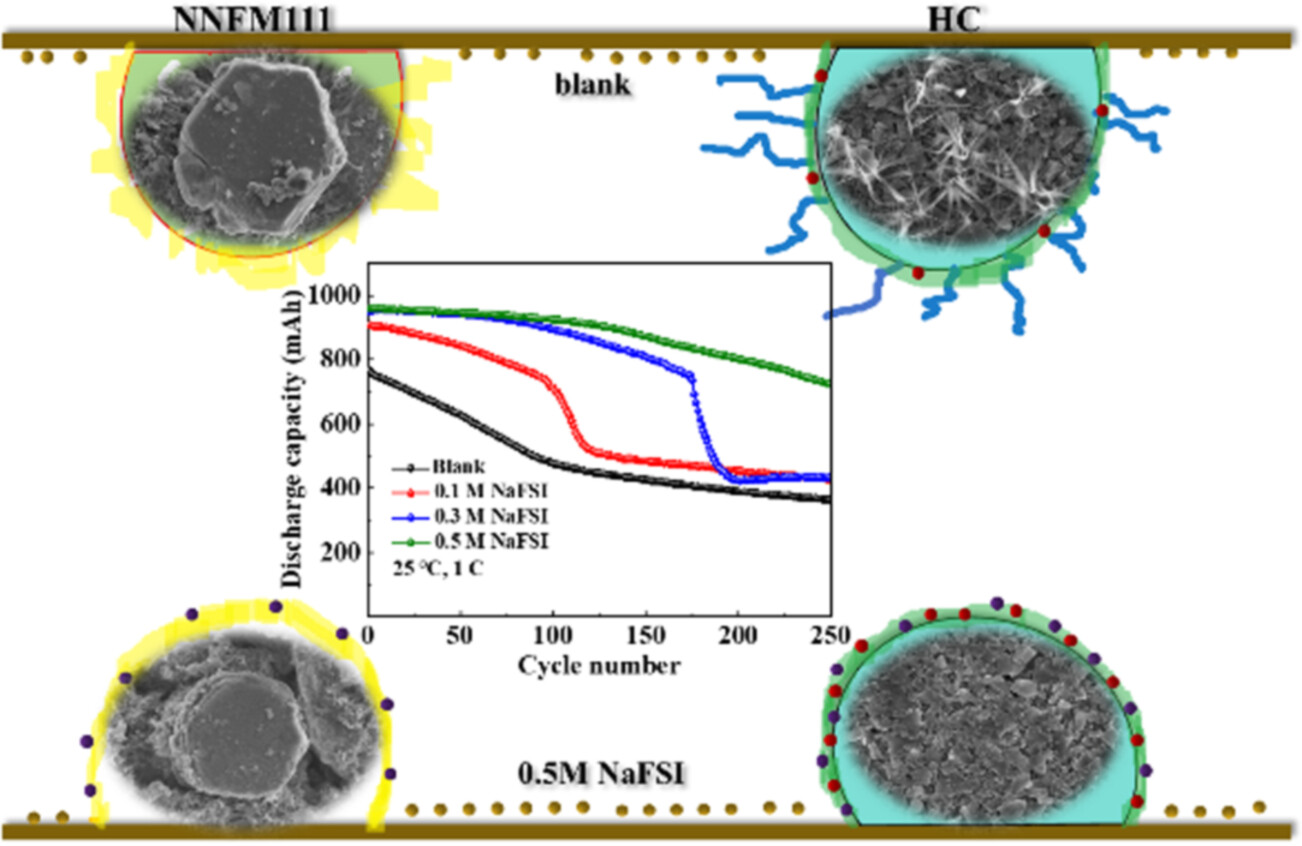

通過部分取代電解液中的NaPF6鹽，開發了一種基于雙（氟磺酰基）亞胺鈉（NaFSI）的多功能電解質，以提高NaNi1/3Fe1/3Mn1/3O2/硬碳（NNFM111/HC）鈉離子電池（SIBs）的寬溫度范圍工作能力。在25 °C下循環250次后，含有NaFSI-NaPF6雙鹽電解質的SIB的容量保持率從47.2%增加到75.5%，在45 °C下循環80次后從51.0%增加到82.3%，在?20 °C低溫下的1 C放電容量保持率也增加了26.8%。在單鹽體系中，NaPF6有效地鈍化鋁箔，NaFSI鈍化電極/電解質界面。NaPF6和NaFSI的協同作用大大提高了電池在寬溫度范圍內的性能。這種基于NaFSI的雙鹽電解質還有效地克服了SIBs獨立使用NaFSI或NaPF6時的缺陷，使其更適合SIBs，表明在SIBs中具有廣闊的前景。
