在稀釋的NaFSI/TEP電解質(zhì)中，TEP溶劑在低電位下不穩(wěn)定，所以第一圈的可逆容量接近于零。在NaFSI-TEP/TTE電解質(zhì)中，HC的首圈循環(huán)可逆容量為269.2 mAh g-1。HC負(fù)極在第1~500圈循環(huán)中的充放電曲線幾乎重疊，說(shuō)明在長(zhǎng)期循環(huán)過(guò)程中非常穩(wěn)定。而在傳統(tǒng)碳酸酯電解質(zhì)中，電壓分布變化較寬，容量持續(xù)下降，過(guò)電位明顯增大，特別是在第100~500圈循環(huán)之間。Na||HC電池在碳酸酯電解液中的容量衰減較快，從285.6 mAh g-1衰減到88 mAh g-1,500圈循環(huán)后容量保持率僅為30.8%。相比之下，Na||HC電池在NaFSI-TEP/TTE電解質(zhì)中循環(huán)后仍保持穩(wěn)定的容量和較高的庫(kù)倫效率。經(jīng)歷500圈循環(huán)后，保持了94.8%的容量。

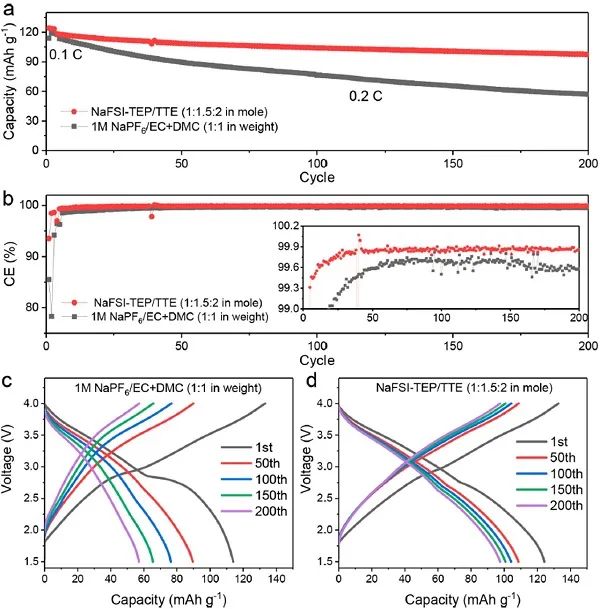

NaFSI-TEP/TTE和NaPF6/EC+DMC電解質(zhì)中全電池的循環(huán)性能和庫(kù)倫效率（a）、（b），以及全電池的充放電曲線（c）、（d）。
